구작을 실기로 플레이 해보자! [스압][완]

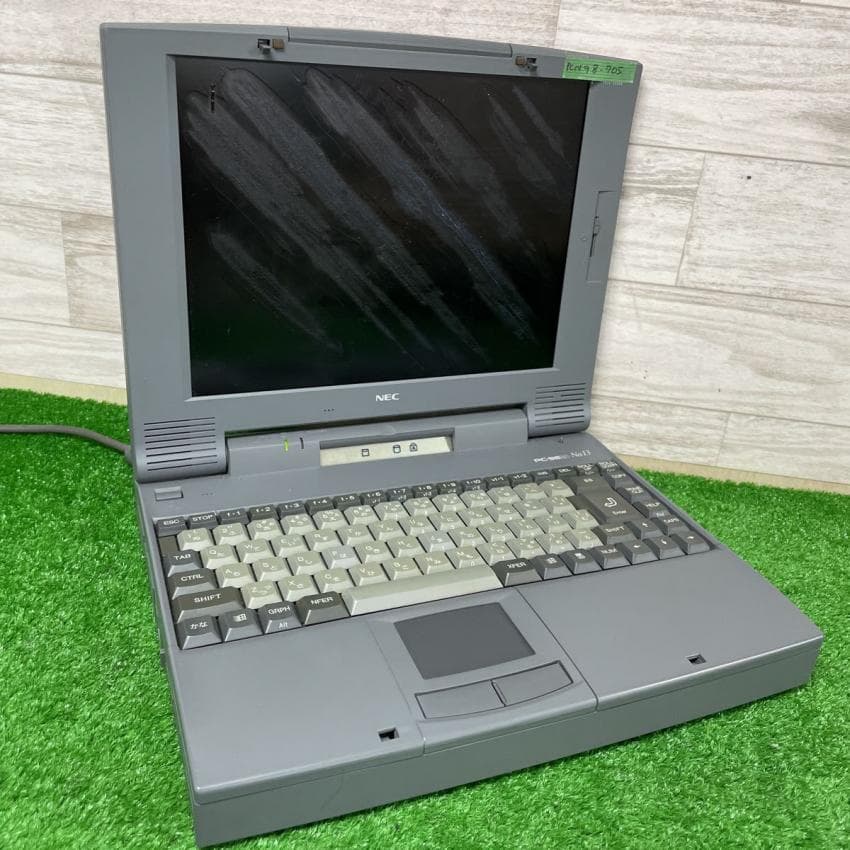

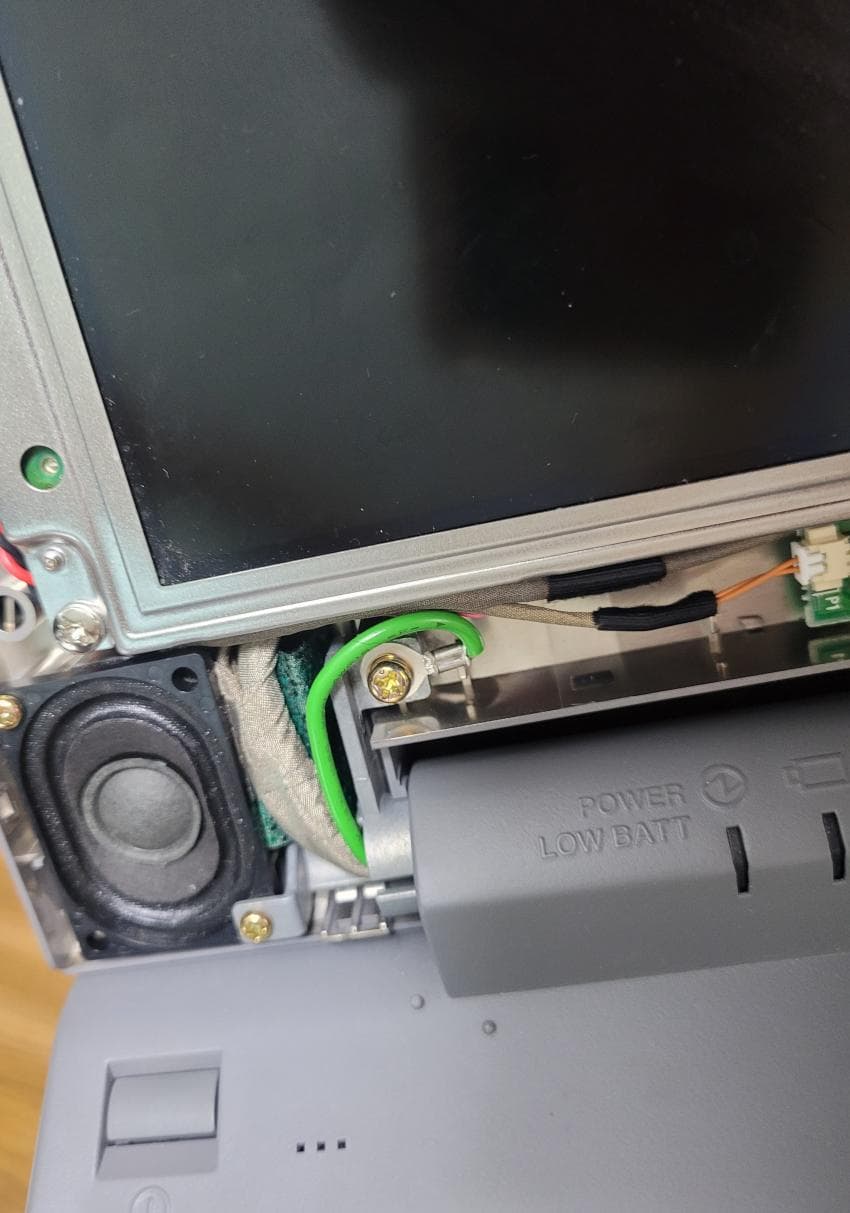

- 구작을 실기로 플레이 해보자! 1부:하드웨어 정비동방구작에 대한 관심과 호기심으로 이번에 구작을 플레이 해보고자 합니다. 그것도 실기로..........그냥 편하게 구작을 anex86같은 예뮬로 플레이 하면 되는 것 아닌가? 라는 물음도 있겠지만 그건 구작에 대해 진정으로 알아가고자 하는게 아닌 것 같아 제대로 해보고자 실기를 사용하려고 합니다.내용이 길어 1부와 2부로 나눠서 작성하고자 하며 먼저 1부인 하드웨어 정비기 입니다.(이 글은 가이드의 목적이 아니며 작업 중 사진찍는걸 깜빡한 순간도 있어 글에 누락된 부분도 있습니다.)구작은 보통 nec의 pc-98계열 컴퓨터에서만 실행이 가능합니다. 그러다 보니 일단 PC-98 데스크탑 기종이나 노트북 기종 중에서 기기를 선택해야 하는데 PC-98 데스크탑 기종같은 경우 부피로 인한 공간 차지 문제로 인하여 선택에서 배제하였으며 공간차지가 적고 보관이 수월한 PC-98 노트북 기종 중에서 선택하기로 결정해서 결과적으로 PC-98 노트북 기종들 중에 FM음원칩이 내장되어 있으며 당장에 구할 수 있는 기기들 중 CPU사양(펜티엄 133Mhz CPU)이 높은 PC-9821na13으로 구입하게 되었습니다.일옥에서 구입한 PC-9821na13입니다. 택배 도착해서 사진 찍는 걸 깜빡해서 판매자가 개시했던 사진으로 대체합니다. 정상적으로 작동되는 기기는 가격대가 있어서 정크품으로 올라온 기기 중에서 전원이 들어오는 기기로 구입하였습니다.택배 도착 후 테스트를 하니 다행히 사진과 동일한 기기가 도착해서 전원 인가와 부팅시에 들리는 비프음이 정상임을 확인할 수 있어 불량인 디스플레이만 교체하면 쉽게 고칠 줄 알았지만 전원 인가 후 10분이 지난 후 전원이 나가더니 다시는 전원이 들어오지 않더군요. 결과적으로 10분 동안만 전원부가 정상인 전원 불량 정크품을 고치게 되어버린 상황.............(이변 +1)전원 불량 관련해서 의심가는 부분이 있다보니 일단 기기를 분해해서 내부 보드상태를 확인해야겠네요.참고로 기기를 분해하실때 측면 걸쇠도 조심하여야 하지만 상단부와 하단부를 연결하는 그라운드 전선 그리고 오디오, 마이크 케이블과 액정을 연결하는 케이블도 분해 시 주의하셔야 합니다. 케이블의 여유 길이가 짧아 그냥 기기 상단부를 확 들어올린다면 단선의 위험이 있습니다.인디케이터와 키보드, 터치패드 분리 후 내부 프레임 역할 겸 방열판 역할도 하는 철판을 분리 후 상단부 보드를 분리하면하단부 보드에 접근이 가능합니다.다행히 내부에 있는 리줌기능 배터리의 누액으로 인한 상, 하단부 보드 손상은 없었지만 하단부 보드에 있는 DC to DC 컨버터 역할을 하는 서브보드의 콘덴서에 누액이 보이는군요.콘덴서 누액을 닦아내고 찍은 DC to DC 컨버터 서브보드의 모습입니다. DC to DC 컨버터 서브보드의 역할을 대략적으로 설명하자면 입력 13V를 5V와 3.3V로 변환하여 출력하는 역할을 합니다.원래는 야매이긴 하지만 간단한 방법으로 기존 보드에 실장 되어있는 콘덴서의 다리를 이용하여 DC to DC 컨버터 서브보드를 하단부 보드에서 적출하지 않고 콘덴서를 교체하려고 했지만 콘덴서의 누액이 좀 많았던 상태여서 서브보드의 후면부도 확인이 필요할 것 같아하단부 보드에서 DC to DC 컨버터 서브보드를 적출해 누액으로 불량인 콘덴서를 교체하였습니다. 누액으로 인한 부식이 후면부에도 보였지만 다행히 기판에 손상을 줄 정도로 심각한 정도는 아니었네요.이제 하단부 보드에 수리가 끝난 서브보드를 실장하고 재조립을 진행.....사진으로 남긴 PC-9821na13의 CPU입니다. TCP 패키징으로 되어있으며 위치는 상단부 보드의 하단에 위치하고 있습니다.처음 기기에 전원 인가를 할때는 DC파워서플라이를 이용했지만 어댑터가 도착했으니 이제는 기기 전원 인가를 어댑터로 할 수 있게 되었네요.PC-9821na계열은 일반적인 원형규격의 전원단자가 아니고 독자규격 전원단자여서 보드쪽 전원단자를 개조하지 않는다면 전용 어댑터를 사용하여야 합니다.어댑터 모델명이 PC-9821N으로 끝나는 어댑터는 입력이 100V여서 국내에서 사용할 경우 변압기가 필수지만 모델명이 PC-9821NA-U01인 어댑터는 사진에 나와있는 사양처럼 입력이 100V~240V여서 국내에서 변압기 없이 바로 사용이 가능하니 PC-9821NA-U01 어댑터로 구입하였습니다.하지만 어댑터 출력을 측정해보니 정상이라면 13V가 출력이 되어야 하는데 출력이 0V로 어떠한 출력도 안 나오네요. (이변 +2) 결론은 어댑터도 분해해서 내부 상태를 확인...... 어댑터는 사양을 표기한 스티커 밑에 숨겨진 나사와 측면에 있는 걸쇠를 풀면 분해가 가능합니다.분해한 어댑터의 모습입니다. 편의를 위해 노트북과 연결되는 출력 쪽 케이블은 기판에서 적출했습니다.혹시나 했는데 역시나...... 어댑터는 1차단 전원부 콘덴서부터 시작해서 콘덴서 누액으로 성한 곳이 없는 상태네요.누액으로 불량인 콘덴서를 적출 후 기판을 새척하고새로운 콘덴서로 교체한 후 적출했던 노트북과 연결되는 출력 쪽 케이블도 다시 실장하고조립하면 끝측정한 결과 다행히 어댑터에서 정상적으로 13V가 출력되네요.어댑터 수리도 끝났고 이제 디스플레이 문제만 해결하면 얼추 하드웨어쪽 작업은 끝나겠군요.디스플레이는 식초현상으로 인하여 재생을 하거나 교체를 해야 하는데 사양에 맞는 편광필름과 CCFL백라이트를 교체한다면 디스플레이를 재생하여 살릴 수 있겠지만 그 작업 또한 고단하고 여러 리스크가 많기도 해서 디스플레이는 그냥 알리에서 주문하여 교체하였습니다. PC-9821na13은 NL8060BC31-01 디스플레이를 사용합니다.디스플레이를 교환하고 수리가 끝난 어댑터를 연결하여 전원을 인가하니 다시 정상적으로 전원도 들어오고 부팅 시 비프음도 들리지만 화면에는 어떠한 출력도 안 나오는 상태이네요. 아...... 진짜 한번 정도는 그냥 좀 넘어갈만한데...... (이변 +3)일단 비슷한 연식의 다른 노트북의 인버터를 이용하여 CCFL방식의 백라이트를 작동 시켰는데 (치르노라면 위의 방식으로 확인하겠지만....)(당신이 눈치빠른 니토리라면 먼저 손전등을 최대한 디스플레이에 가깝게 비추고 1차적으로 화면 출력 유무를 확인 할 겁니다.) 디스플레이가 정상적으로 화면을 출력하는거로 보아 교체한 디스플레이는 정상인 것 같네요. 그러면 인버터나 최악의 경우에는 보드쪽에 문제가 있을 수도 있는데다행히도 보드에서 인버터로 공급되는 전압은 정상이여서 인버터쪽에 문제가 있는 거로 판단하여 문제가 되는 부분을 찾아보니칩퓨즈의 불량으로 디스플레이 백라이트가 안 들어오는 상태였습니다.칩퓨즈를 우회시키니 정상적으로 디스플레이 백라이트가 들어오는군요.다른 부품용 인버터에서 정상인 칩퓨즈를 적출하여 불량인 칩퓨즈를 교체한 후처음 전원인가 시 출력되는 오류 메시지를 해결하기 위해 bios 설정 값 유지 배터리를 교환하고참고로 PC-9821na같은 경우 bios 설정값을 유지하는데 사용하는 배터리로 VL2320을 사용합니다. 일반적으로 사용하는 CR2032와 다르게 VL2320은 충전지 입니다.디스플레이 베젤을 조립하는걸 마지막으로 일단 하드웨어쪽은 정비를 끝냈네요.2부에서 To Be Continued- 구작을 실기로 플레이 해보자! 2부:OS설치 그리고 구작설치 및 실행하드웨어 정비가 끝났으니 이제 OS설치 작업을 진행하겠습니다.구작은 MS-DOS에서 실행이 가능하니 OS는 PC-98용 MS-DOS로 설치하겠습니다. (일반 MS-DOS는 설치 불가합니다.)PC-98용 MS-DOS를 PC-9821na13에 설치하기 전 준비 사항으로 당연한 예기지만 바로 PC-98용 MS-DOS설치 디스켓을 구하거나 설치 디스켓을 만들어야 합니다.설치 작업에 이용할 PC-98용 MS-DOS는 .fdi확장자로 된 디스켓 이미지 파일이 8개로 구성된 6.20 버전이며 디스켓 이미지 파일이 8개 이므로 총 8장의 플로피 디스켓이 필요합니다.PC-98같은 경우 플로피 디스켓이 2HD(1.2mb)형식만 사용이 가능하여 3모드를 지원하는 플로피 디스크 드라이브로 2HD(1.2mb)형식으로 플로피 디스켓을 포맷하여야 합니다.플로피 디스켓 포맷 및 설치 디스켓 만드는 방법을 간략히 설명 드리면리눅스에서는 먼저 ufiformat을 이용하여 터미널에서$ sudo ufiformat /dev/sg(?) -f 1232커맨드로 디스켓을 포맷 후d88split툴을 이용하여 (.fdi 확장자 디스켓 이미지를 d88split툴 과 같은 디렉터리에 위치 시켜야 합니다.)$ ./fdi2mhlt.pl (디스켓 이미지 이름).fdi (첫번째 변환 파일 이름)커맨드로 변환시켜주고 (.2hd 확장자로 변환된 파일이 생성됩니다.)변환한 후$ ./flatmhlt.pl (첫번째 변환 파일 이름).2hd (최종 변환 파일 이름)커맨드로 한번 더 변환하고 (.dat 확장자로 변환된 파일이 생성됩니다.)최종적으로$ sudo dd if=(최종 변환 파일 이름).dat of=/dev/sd(?) bs=64k커맨드로 포맷 한 디스켓에 기록하면 됩니다.윈도우에서는 (xp이하에서 가능합니다.)명령 프롬프트에서format a: /fs:fat /v:(원하는 이름 입력) /a:1024 /t:77 /n:8명령으로 디스켓을 포맷하고virtual floppy image converter로 .fdi 확장자 디스켓 이미지를 BKDSK포맷으로 변환 후 RawWrite를 이용해서 포맷 한 디스켓에 기록하면 됩니다.개인적으로는 윈도우 환경을 추천드립니다.만든 PC-98용 MS-DOS 6.20 버전 설치 디스켓 입니다. 순서가 헷갈리면 곤란하니 순서 마킹 후 본격적으로 OS설치 작업을 시작하겠습니다.첫 번째 디스켓을 디스크 드라이브에 삽입하고 부팅하면 나오는 화면입니다. 엔터 키 누르고 진행다시 한번 엔터 키를 누르시면 내부 하드디스크가 초기화되고 다음 작업으로 넘어갑니다.MS-DOS만 사용 할 계획이니 하드디스크의 전체 용량을 지정하고 엔터 키를 누릅니다.다시 한번 엔터 키 누르고 다음 작업으로 진행이전 작업이 끝나고 기기가 재부팅을 하면 MS-DOS를 설치할 디렉터리를 지정하라는 화면이 나오는데 기본 디렉터리에 설치할 것 이므로 엔터 키이제 화면의 설명에 따라 8번 디스켓 까지 순서대로 바꿔가면서 진행하면 되며config.sys 내용 관련 설명이 나오는데 여기서는 당장 할 수 있는 게 없으므로 그냥 엔터 누르고 다음플로피 디스크 드라이브에서 디스켓 제거 후 엔터 키를 누르면 기기가 재부팅 되면서 하드디스크에 설치된 MS-DOS로 부팅합니다.이제 MS-DOS에서 CD롬을 사용하기 위해 sedit config.sys명령으로 config.sys에DEVICE=A:¥DOS¥NECCDG.SYS /D:CD_101LASTDRIVE=Z를 추가하고(참고로 PC-9821na13은 CD롬 드라이버로 NECCDG.SYS를 사용해야 하는데 처음 설치 시 DOS 디렉터리에는 NECCDD.SYS 까지만 있어 NECCDG.SYS를 별도로 A:¥DOS 디렉터리로 복사하여야 합니다.)sedit auotexec.bat 명령으로 auotexec.bat에A:¥DOS¥MSCDEX.EXE /D:CD_101 /L:E <- (다른 드라이브와 충돌하지 않는 원하는 문자열로 변경 가능)추가합니다.추가 후 CD롬은 별다른 이상 없이 잘 작동하네요.이제 이 프로젝트의 핵심인 구작을 기기에 설치하는 과정입니다.저는 구작 인스톨 파일을 포맷된 디스켓에 복사 후 설치하였지만 PC-98 하드디스크에 Conv98AT를 설치하면 일반 컴퓨터에도 PC-98 하드디스크가 인식 가능해 하드디스크로 파일 이동이 가능하니 PC-98 에뮬에서 실행할 때 이용하는 .hdi확장자 파일에서 구작을 추출한 후 이동하는 것이 수월합니다.동방 봉마록 설치화면입니다. 사진은 없지만 동방 영이전 설치화면도 봉마록과 비슷한 화면이며 설치 디스켓은 두 작품 다 1장으로 구성되어 있습니다.동방 몽시공 설치화면 (설치 디스켓 2장으로 구성)동방 환상향 설치화면 (설치 디스켓 2장으로 구성)동방 괴기담 설치화면 (설치 디스켓 2장으로 구성)모든 구작을 하드디스크에 설치 완료했지만 PC-9821na13에 바로 실행은 불가능합니다. PC-9821na등 몇몇 기종은 CanBe 음원이라 불리는 패치를 해야 정상적으로 실행이 됩니다.동방 영이전은 공식적인 CanBe 패치는 없지만 MDRV2.COM 버전을 3.4E로 바꾸면 정상적인 실행이 가능합니다. (기존 MDRV2.COM 버전은 3.4F 입니다.)동방 봉마록은 구 Amusement Makers 공식 홈페이지에서 CanBe 패치 파일(huma_cb.exe)을 다운 받을 수 있으며 패치 파일을 동방 봉마록이 설치된 디렉터리로 복사 후 패치 파일을 실행하면 패치가 완료됩니다.동방 몽시공은 설치 디렉터리에 CANBE.EXE로 CanBe 패치파일이 있으므로 CANBE.EXE를 실행하면 패치가 완료됩니다.동방 환상향은 설치 디렉터리에 CANBE.LZH 압축파일 형식으로 CanBe 패치파일이 있습니다. 압축을 풀면 패치가 완료됩니다.동방 괴기담또한 설치 디렉터리에 CANBE.EXE로 CanBe 패치파일이 있으므로 CANBE.EXE를 실행하면 패치가 완료됩니다.패치가 끝나면 동방 영이전은 game.bat, 나머지 구작들은 gamecb.bat으로 실행이 가능합니다.이제 본격적으로 실기인 PC-9821na13에서 구작을 실행시켜 보겠습니다.먼저 동방 영이전. 무난하게 실행 성공하였습니다.동방 봉마록도 스무스하게 실행 성공동방 몽시공은 바이오스에서 GDC 클럭을 2.5MHz로 낮추면 (PC-98 바이오스 진입방법은 HELP키 누른 상태에서 기기 전원을 켜면 진입이 가능합니다.)무난하게 실행이 가능합니다.동방 환상향도 무난하게 실행.....어......음......아오씨(이변 +4)대충 해석하니 메모리(RAM) 부족 문제로 실행이 불가능한 상황이네요 메모리 부족 문제를 설명하려면 먼저 DOS의 메모리 구조를 자세히 설명해야 하는데 이러면 설명을 읽다가 누군가는 환상들이 할거같아 그냥 DOS의 640KB인 기본 메모리 영역의 여유 용량이 부족해서 실행이 불가능한 상황입니다.먼저 mem 명령으로 현재 메모리 상태를 확인해 보면 기본 메모리 영역의 여유 용량이 544KB로 나오네요.기본 메모리를 최적화 해서 기본 메모리 영역의 여유 용량을 늘려야 하며 기본 메모리 최적화 방법으로는 config.sys를 수정해야 합니다.config.sys수정을 위해 다시 한번 sedit config.sys명령으로 config.sys 진입 후사용하지 않을 프린터와 한자 변환은 필요가 없으므로 PRINT.SYS, KKCFUNC.SYS, NECAIK1.DRV, NECAIK2.DRV가 있는 줄을 지우면 되고(RS-232C도 필요 없으면 RSDRV.SYS가 있는 줄도 지우면 됩니다.)CD롬 드라이버도 상위 메모리 영역으로 올리기 위해 DEVICEHIGH으로 변경하고autoexec.bat에서도 이전에 추가한 A:¥DOS¥MSCDEX.EXE /D:CD_101 /L:E 앞에 LOADHIGH=를 추가하여LOADHIGH=A:¥DOS¥MSCDEX.EXE /D:CD_101 /L:E로 변경합니다.최적화 후의 config.sys 화면최적화 완료 후 재부팅을 하고 다시 한번 현재 메모리 상태를 확인하니 기본 메모리 영역의 여유 용량이 560KB로 늘어났습니다.다시 동방 환상향을 실행하니 이번에는 정상적으로 실행되었습니다.동방 괴기담은 별 탈 없이 실행에 성공했네요.결론 : 구작은 그냥 에뮬을 사용해서 플레이를 하는 걸 강력하게 추천드립니다...출처: 상하이앨리스환악단 갤러리 [원본 보기]
