GBA SP 수리 및 개조일기

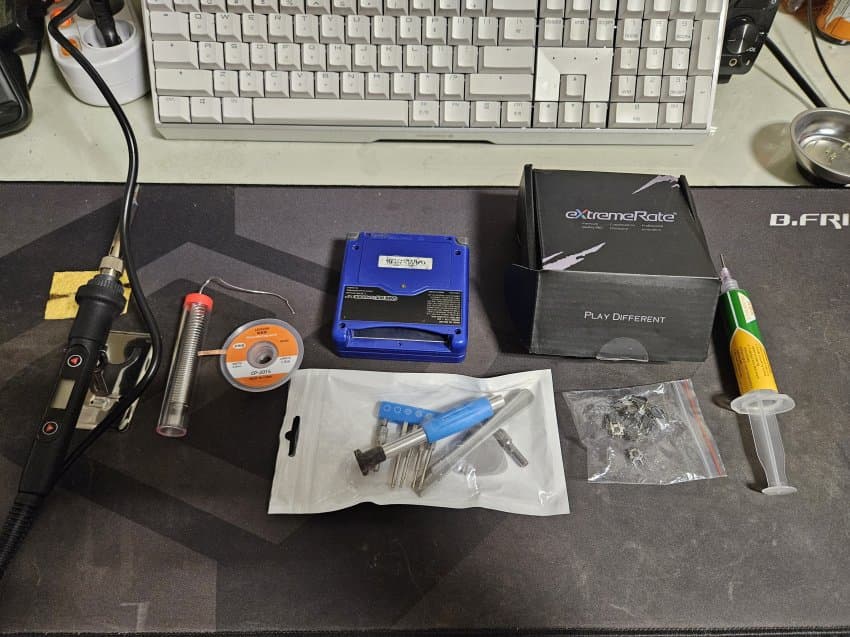

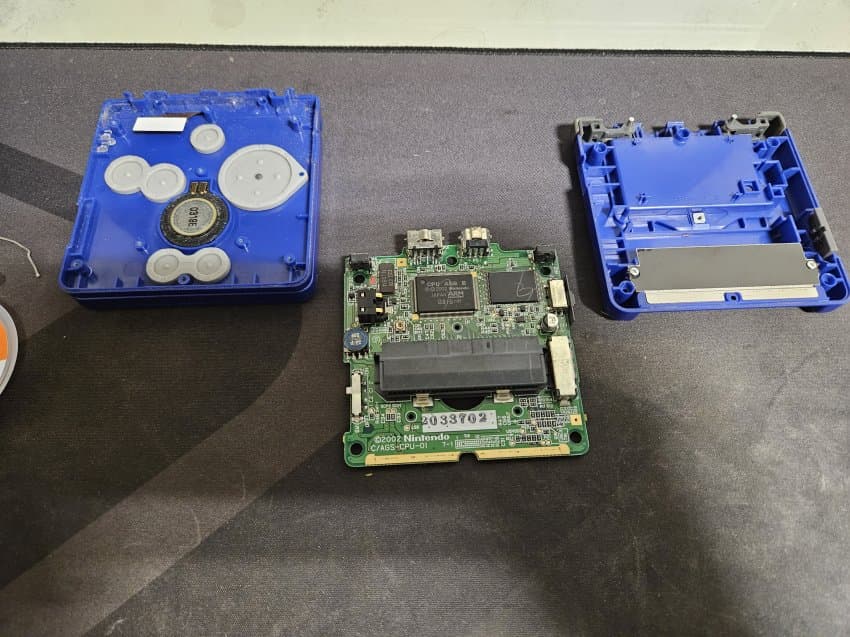

플럭스 오기만을 오매불망 기다리다가 드디어 오늘와서 수리랑 개조 하고 혹시라도 보고 참고할 사람있을까봐 과정 찍어봤음   준비물은   SP 순정   퍼니플래잉 IPS 3.0   익스트림레이트 쉘   기타 납땜도구들   일단 망가진 L키부터 수리   나사 어디 빼고 이런 기본적인건 스킵하겠음   BW로 살릴수있으면 좋았겠지만 안되길래 그냥 교체하기로함   납땜부위에 플럭스 발라주고 숄더 윅으로 납 흡수해서 때면되는데   ㅈㄴ힘듬; 걍 돈 더 주고 납 흡입기 쓰는게 나을듯 안그래도 핀 튀어나온거라 윅으로 감싸듯이해야해서 시간 좀 걸리더라   다 땠으면 IPS로 닦아주고   새거 삽입   새거 장착하는건 그리 어렵지않음   수리 완료   R키도 바꿀까하다가 귀찬아서 냅둠   다음은 쉘이랑 액정 교체하기   기판 분해하고   액정 전면에 고무랑 나사들 전부 제거해줌   다시쓸거면 조심해서 빼야하는데 바꿀꺼니 걍 다 난자질해버림   완전히 분해가 끝났으면 힌지를 분해해줘야함 힌지는 쉘 사도 안오기 때문에 순정걸 추출해야한다 핀 안부러지게 조심해서 분해하고   검은색은 왼쪽 흰색은 오른쪽 힌지임   순정에서 기판이랑 힌지 스피커 추출했으면 바꿀 쉘이랑 액정 작업하면된다   힌지 커버 교체해주고   액정 준비   이건 3.0인치짜리 액정인데 본인이 액정 바꿀거면 액정크기랑 바꿀 쉘이 호환하는지도 알아봐야함   액정을 쉘에 끼우고   액정 리본케이블을 메인 리본케이블에 꽂아줌   제대로 안꼽으면 다시 전부 분해해야하니 여러번 확인하고   하단에 검은 스펀지랑 메인리본을 동봉된 양면테이프로 붙혀준다   다됐으면 리본케이블을 한바퀴 꼬아서   하단 쉘에 넣어주면 됨   이 과정에서 힌지도 꼽아주면된다   힌지꼽고 움직여봐서 정상이면 힌지커버 꼽고 나사 꼽아주면댐   나사 찾는게 좀 귀찬다   y인지x인지 긴지짧은지 기억해놓는게 좋음   이젠 납땜할 차례인데 리본케이블에 보이는 동그란 부분이랑   기판에 Q12B에 동봉된 케이블을 납땜하면댐   하고나면 납땜은 끝이다 생각보다 쉬움   납땜 끝나면 다 끝났는데 버튼이랑 멤브레인 스피커 볼륨 슬라이드 전원등 깜빡하지말고 다 장착하고 귀찬은 리본케이블 장착하면   조졌다 시발   알고보니 SP의 볼륨슬라이드는 분해가 되는 버전이 있고 아닌 버전이있음   난 안되는 버전인데 분해할려고했다가 부숴먹은거.. 나중에 새로 볼륨슬라이드 사서 작업해야함   쨋든 스킵하고 다시 조립하자..   뒷판 뭐 LR키나 메탈커버등 조립하고   배터리 넣으면 끝   완성!   화면도 멀쩡하고 OSD 메뉴도 잘 켜진다 납땜이나 리본케이블 결합에 문제가 없었나보다   끝! 이면 좋겠는데 펼칠때 힌지가 180로 쫙 펼쳐짐 뭐지   문제는 힌지 조립방향   아무생각없이 대충 넣었었는데 잘못된 방향으로 넣어서 힌지가 이상하게 작동한 것이다   힌지커버 너무 쎄게 조였나부터 시작해서 결국 전부 다시 분해조립해서 고치긴했음..   문제 해결 후 전면고무까지 조립해서 진짜 끝! 대충 전후 비교  액정이야 대충 밝고 밝기조절만되면 만족이고  쉘은 언젠가 보고 꼭 갖고싶다 싶어서 이번에 사다했는데 사진을 못찍어서 느낌은 잘 안 난다만 실물은 디게 이쁨. 프린팅도 만족스럽고 무광인것도 맘에듬  재질도 싸구려 아니고 부드러운 느낌이라 촉감도 좋은데 스크래치도 잘 안나는 재질임  익스트림레이트 쉘이 확실히 퀄이 ㅆㅅㅌㅊ다 여분 재료도 많이줘서 여러번 실수하고 잃어버려도 괜찬은 수준  조만간 볼륨 슬라이드 주문해서 다시 고쳐야겠음 - dc official App-지인 기기 수리 일지지인한테 업어온 전원안켜지는 sp랑소리작고 스타트셀렉 안눌리는 gbc 수리해봄우선 gbc 뚜따해주고기판이랑 멤브레인 세척제로 닦아준다둘째로 소리는 휠 문제 일수도 있어서 BW로 세척하고납땜을 다시 시켜줬음 납땜엔 문제 없는거같은데 혹시 모르니 해봤다결과는 스타트 셀렉트는 수리완료 소리는 여전함휠 닦아서 될거라 기대는 전혀 안했고 나중에 스피커나 앰프 모딩으로 해결해봐야할듯 커페시터 갈아야하는거 아니려나다음으로 sp 뚜따전원 스위치에 BW를 도포하고 와리가리해서 세척해보면아 ㅆㅂ리본케이블 대충 넣었구나 싶어서 다시 탈착해보니 해결됨 다행히 키나 소리 등 기능상 문제는 없더라gbc 스피커말곤 다 해결완료~- dc official App출처: 게임보이 갤러리 [원본 보기]
